齒條的本質與核心特性?

?特殊齒輪形態?

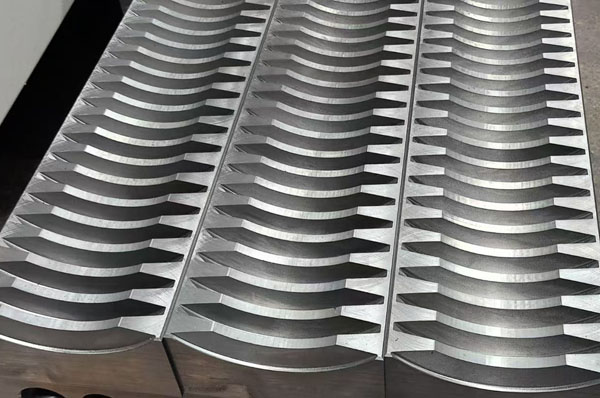

齒條是齒分布于條狀體的特殊齒輪，可視為分度圓半徑無窮大的圓柱齒輪片段，齒廓為直線而非漸開線。

分類包括直齒齒條（與直齒輪配對）和斜齒齒條（與斜齒輪配對）。

?幾何特性?

?齒形角恒定?：齒廓各點壓力角相同，標準值為20°。

?齒距與模數一致性?：與齒頂線平行的任意直線具有相同齒距（p=πmp=πm）和模數（mm）。

?分度線基準?：齒厚等于齒槽寬的直線，是尺寸計算基準線。

?運動轉換特性?

將齒輪的旋轉運動轉化為齒條的直線運動（或反向轉換），傳動效率可達98%以上。

斜齒條嚙合時，嚙合線為直線，嚙合面由齒輪、齒條及展開平面共同構成。
